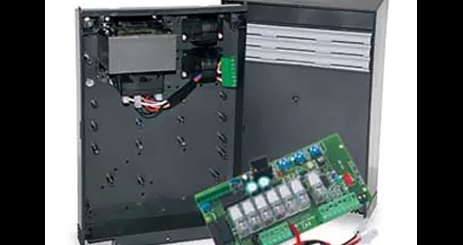

Came ZC3 блок управления

Описание

Блок управления 220В одним приводом серии CBX 220В

Характеристики

Блок управления ZC3 предназначен для управления приводами промышленных серий С и F3000, с напряжением питания ~220В, мощностью до 600Вт и частотой 50-60 Гц.

Блок управления питается напряжением ~ 220В, которое подается на контакты L1- L2, и защищен по входу двумя предохранителями 5A. Контрольные устройства блока управления питаются низким напряжением и защищены предохранителем 1A. Общая потребляемая мощность принадлежностей (24В) не должна превышать20 Вт.

Встроенные функции

• Автоматическое закрывание. Таймер автоматического закрывания включается в конце цикла открывания. Время работы таймера регулируется на блоке управления. Таймер сбрасывается при срабатывании какой-либо системы безопасности и включается при подаче команды "Стоп" или отключении питания.
• Частичное открывание. Открывание ворот для прохода пешеходов. Включается при подаче команды с устройства управления, подключенного к контактам 2-3Р, и настраивается регулировкой AP-PARZ. Автоматическое закрывание при этом может работать следующим образом:

1. Если микровыключатель 12 в положении "ON", функция автоматического закрывания срабатывает через 8 секунд независимо от регулировки ТСА и положения микровыключателя 1.
2. Если микровыключатель 12 в положении "OFF", функция автоматического закрывания срабатывает если микропереключатель 1 в положении "ON" и настраивается регулировкой ТСА.

• Присутствие оператора. Ворота двигаются только при нажатой и удерживаемой кнопке упраления (радиоуправление не работает).
• Предварительное включение сигнальной лампы. Сигнальная лампа, подключенная к контактам W-E, включается за 5 секунд до выполнения команды "Открыть" или "Закрыть".

Команды пошагового управления "Открыть-Стоп-Закрыть-Стоп" для кнопок управления и радиоуправления. "Открыть-Закрыть" для кнопок управления и радиоуправления.
"Только Открыть" для радиоуправления.

Производитель: CAME
